골드버그 장치입니다.

루브 골드버그의 기계, 장치, 발명, 기구 등은 아주 간단한 동작을 매우 복잡한 방법으로 수행토록 의도적으로 과도하게 제작되거나 혹은 '과장된' 기계를 말하는데, 보통은 연쇄 반응이 일어나도록 만든다. 골드버그라는 표현은 미국의 만화가이자 발명가 루브 골드버그(1883-1970) 이름을 딴 것이다.

동작별로 판매되며, 기본 10동작, 20동작, 30동작입니다. 직접 제작하여 완성하고 위치별로 조정하여 동작을 완성하고 구슬을 놓으면 순서대로 진행됩니다.
(메뉴얼에 따라 진행해도 무방합니다.)

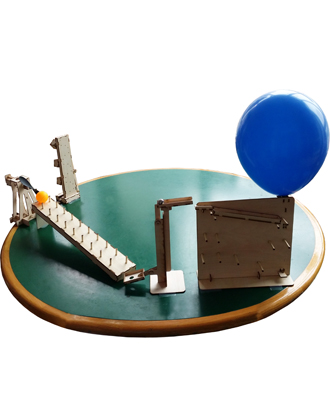

6동작 진행형태 : 구슬폭포 - 낙하추력펠라 -지그재그탁구공 - 푸쉬업다이빙 - 위치이동바이킹 - 고무줄탄성이용깃발 - 총 6가지

6동작 동작원리 :

1번 : 구슬폭포-1개의 구슬을 제일 위의 바구니에 넣고 아래의 스위치를 누르면 바구니에 담겨있던 구슬이 차례로 무게에 의해 좌우로 기울어지며 구슬이 아래로 내려온다. 내려온 구슬은 오른쪽의 홈을 따라 굴러 내려간다.

3번 : 지그재그탁구공-미끄럼틀에 같은 각도(정삼각형)를 이용하여 나무기둥을 세워 탁구공이 나무기둥의 안쪽 가장자리에 탁구공이 부딪치면서 대칭이 되는 각도(반사각)에 의해 탁구공은 밖으로 밀려 나가지 않고 아래로 당구의 쿠션처럼 내려오는 장치이다.

4번 : 푸쉬업다이빙-링크와 시소원리를 응용한 다이빙대 모양의 구슬낙하장치, 시소형식의 다이빙대를 설치하고 다이빙대의 한쪽 끝에 링크와 시소를 연결하여 평형상태를 만들어 놓고 한쪽의 바구니에 탁구공이 들어오면 링크장치가 작동하여 다이빙대를 기울여 구슬을 떨어뜨리는 장치

5번 : 위치이동바이킹-무게중심에 의한 위치에너지가 운동에너지로 전환되면서 구슬통이 아래 방향으로 미끄러져 내려가고, 구슬이 기울어진 구슬통을 치면 구슬통도 같이 내려오는 형태이다.

6번 : 고무줄탄성이용깃발-고무줄이 연결된 깃발을 잡고 아래로 당기면 탄성에너지가 증가하게 되고 걸쇠를 누르면 탄성에너지가 운동에너지로 전환되어 깃발을 처음 위치로 빠르게 되돌려 놓으면서 깃대 끝에 연결된 핀이 풍선을 터트린다.

6동작 동영상 http://youtu.be/8YpGTWrlSMg


수업시간 : 동작별 1~3시간소요
대상학생 : 초등학교 5-6학년,중학교, 고등학교
물품규격 : 동작 형태에 따라 약간 상이하게 됨 (대략 : 1M*1M)재료특성 : 항공합판, 아크릴, 쇠구슬, 실, PC판, 대나무막대, 프로펠라, 풍선, 매뉴얼포함
(제품의 성능향상을 위해 동작별 프로그램이 다르게 수정되어 포장 될 수 있습니다.)
